川滬首頁 >> 產品展示 >> 旋塞閥 >> 德標卡套式旋塞閥

DX347F德標卡套式旋塞閥

德標卡套式旋塞閥 德標卡套式旋塞閥,結構圖
德標卡套式旋塞閥 德標卡套式旋塞閥 結構圖

一、德標卡套式旋塞閥 產品用途

德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、德標卡套式旋塞閥 產品用途

1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

三、德標卡套式旋塞閥 主要零件材料

序號 名稱 材質
1 閥體 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4 墊片 柔性石墨+不銹鋼
5 調整墊 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6 閥蓋 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7 調整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 支架 Q235、WCB
11 蝸輪 ?

四、德標卡套式旋塞閥 技術參數

結構形式 BC
驅動方式 手柄，蝸輪蝸桿傳動，氣動，電動
設計標準 API599，API6D
結構長度 DIN 3202F1
連接法蘭 DIN 2543-2549
試驗和檢驗 DIN3230

五、德標卡套式旋塞閥 性能參數

公稱壓力（MPa） 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
1.6 2.4 1.76 ≤180℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
10.0 15.0 11.0
16.0 24.0 17.6

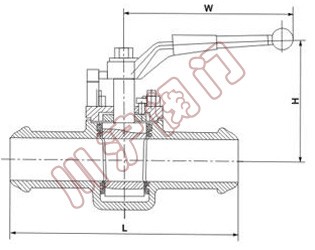

六、德標卡套式旋塞閥 主要外型

德標卡套式旋塞閥(法蘭式) 德標卡套式旋塞閥(焊接式)

注：如需詳細外形連接尺寸，請至電到本公司技術部索取。
