H14不銹鋼內螺紋止回閥

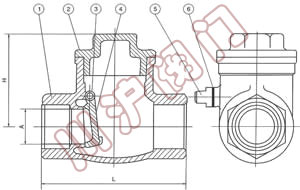

H14不銹鋼內螺紋止回閥 H14不銹鋼內螺紋止回閥,結構圖
H14不銹鋼內螺紋止回閥 H14不銹鋼內螺紋止回閥 結構圖

一、H14不銹鋼內螺紋止回閥 性能規范

公稱壓力 PN 1.6, 2.5, 4.0, 6.4 MPa
強度試驗壓力 PT 2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力 0.6
高壓氣密封試驗壓力 2.0, 3.0, 4.8, 7.6
適用介質 H14W-(16-64)C H14W-(16-64)P H14W-(16-64)R
水、油品、汽 硝酸類 醋酸類
適用溫度 -40～180

二、H14不銹鋼內螺紋止回閥 主要零件材料

序號NO. 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 搖桿插銷 不銹鋼316/304
4 閥瓣 不銹鋼CF8M/CF8
5 螺塞 不銹鋼316/304
6 螺塞墊片 聚四氟乙烯PTFE

三、H14不銹鋼內螺紋止回閥 主要連接尺寸及重量 單位：mm

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"
A 15 20 25 32 40 50 65 80
H 42 51 60 67 75 81 93 104
L 65 80 90 105 120 140 180 200
重量WT(kg)
 310 445 680 1040 1490 2020
