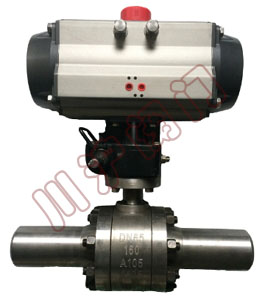

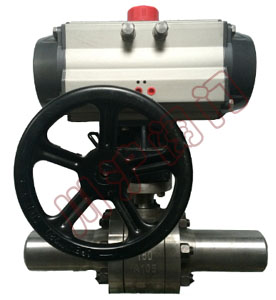

| 加長型氣動焊接球閥 | 加長型氣動焊接球閥 帶手輪 |
加長型氣動焊接球閥，是由雙作用（或單作用）氣動執行機構和高壓焊接閥體組成，其中焊接球閥為訂做產品，可以根據客戶需求，加長兩端焊接管的長度。現場對閥門使用具體情況來選配附件，如手輪，電磁換向閥（ASCO電磁閥、亞德客電磁閥、4M310電磁閥等）空氣過濾減壓閥、閥位反饋（限位開關）、閥門定位器（YT-1000R閥門定位器、西門子閥門定位器）。根據客戶提供的閥門的壓力、口徑、介質、介質的溫度等一系列參數，來確認具體的球閥的選型，包含閥體的材質，閥門的密封件等。加長型氣動焊接球閥連接方式有：法蘭連接、螺紋連接、焊接等。
氣動焊接球閥廣泛應用于石油、化工、發電、造紙等各部門，以及人們?nèi)粘Ｉ钪小?
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥體形式 | 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) | |||||||||||
| 公稱壓力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN16MPa以內) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||
| 可調范圍 | 250：1 | |||||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制能、4～20mA模擬量信號控制 | |||||||||||
 |
 |
|---|---|
| AT型氣動執行機構 | AW型氣動執行機構 |
| 執行器型號 | AT、AW系列單、雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
| 公稱通徑DN(mm) | DN15-300 |
|---|---|
| 加長型氣動焊接球閥為訂做產品，具體的結構尺寸以客戶提供的參數為準。詳細參數請聯系川滬閥門技術部。銷售熱線：021-5186 3046 | |
